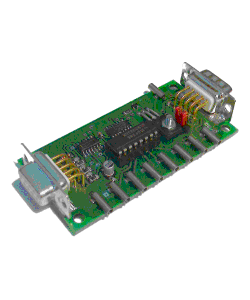

DLC: Ausgangsmodul

Jedes Ausgangsmodul erweitert das DLC System um jeweils 8 zusätzliche Ausgänge. Bis zu 6 Ausgangsmodule können an das Hauptmodul angeschlossen werden, insgesamt ergeben sich so 64 Ausgänge. Die Ausgangsmodule werden zweckmäßigerweise dort montiert, wo es viele Lämpchen zu beschalten gibt. Ausgangsmodule werden entweder direkt aneinander gesteckt, oder mittels 9pol Verbindungskabel miteinander verbunden.

Von den 8 Ausgängen liefern 7 einen Strom von 50mA, 1 Ausgang 250mA. Der Ansteuerbaustein der 7 Ausgänge ist auf einem Sockel montiert und so sehr leicht austauschbar, falls durch Kurzschluss oder Überlast ein Defekt verursacht wurde.

An die Ausgänge dürfen nur ohmsche Verbraucher angeschlossen werden, also keine Motoren, Relais oder kapazitive Verbraucher, da keine weiteren Schutzmaßnahmen für einen solchen Betrieb ergriffen wurden (Freilaufdiode, Überspannungsschutz...).

Ausgänge lassen sich parallel schalten, falls ein höherer Strom erforderlich ist. Diese Ausgänge müssen dann demselben Funktionsblock zugeordnet sein.

Technische Daten:

• 7 Ausgänge (16V / 50mA), können parallel verschaltet werden
• 1 Ausgang (16V / 250mA)
• 1 Eingang für fortgeschrittene Anwendungen (VerUNDung zweier Ausgänge
• 9pol Stecker für die Kabelverbindung zum Hauptmodul oder zum vorausgehenden Ausgangsmodul
• 9pol Buchse für die Kabelverbindung zum nachfolgenden Ausgangsmodul
• Abmessung: ca. 80mm x 40mm
