DLC: Hauptplatine

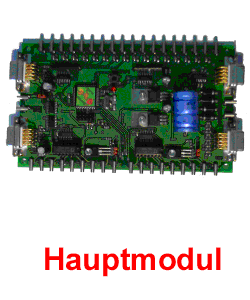

Die wichtigste Systemeinheit ist das Hauptmodul.
An
das Hauptmodul werden die Eingangs- und Ausgangsmodule, die
Programmiereinheit und der PC angeschlossen. Das Hauptmodul steuert die
Lichteffekte. Mit der Programmiereinheit oder wahlweise dem PC werden
die Parameter der Lichteffekte eingestellt. Für den späteren Betrieb
wird die Programmiereinheit oder der PC nicht weiter benötigt.
Die
Stromversorgung des Hauptmoduls kann durch einen handelsüblichen
Modellbahntrafo mit 16V Wechselspannung und 1A Strom erfolgen. Ein auf
dem Hauptmodul integriertes Netzteil liefert 15V/500mA Gleichstrom.
Damit lassen sich bereits kleinere Lasten (Lämpchen/Leuchtdioden) mit
Strom versorgen. Der eine Anschluss aller Lämpchen wird gemeinsam an
das integrierte Netzteil angeschlossen, der andere Anschluss wird mit
jeweils einem der 16 Ausgänge des Hauptmoduls verbunden. Bei höherem
Strombedarf ist der Einsatz eines externen, spannungsstabilisierten
Gleichspannungsnetzteils propblemlos möglich. Der eine Anschluss der
Lämpchen wird dann mit dem Pluspol des externen Netzteils verbunden,
der andere mit jeweils einem der Ausgänge des DLC. Der Minuspol des
externen Netzteils wird mit dem gemeinsamen Masseanschluss
(Minusanschluss) des Hauptmoduls verbunden.
Technische Daten:
Stromversorgung: 16V/1A Wechselspannung oder Gleichspannung (z.B. Eisenbahntrafo).
Stromaufnahme:
-
bis zu 1A, bei Auslastung des integrierten Netzteils und angesteckter Programmiereinheit
ca. 250mA bei angesteckter Programmiereinheit, ohne Verwendung des integrierten Netzteils
ca. 100mA, ohne integriertem Netzteil und ohne Programmiereinheit
Anschlüsse (9pol SUB-D) für:
PC
Programmiereinheit
bis zu 6 Ausgangsmodule
bis zu 4 Eingangsmodule
Anschlüsse (2,6mm Bananenbuchse):
16
Ausgänge (Lämpchen und Leuchtdioden, Leuchtdioden müssen mit
Vorwiderstand betrieben werden), davon 14 Ausgänge 16V/50mA, 2 Ausgänge
16V/250mA. Die Ausgänge schalten nach Masse (Minus). Ausgänge können
bei höherem Strombedarf parallel verschaltet werden.
16 Eingänge für Taster/Schalter/Sensoren, die Eingänge werden durch Verbinden mit Masse (Minus) aktiviert.
2 Eingänge für fortgeschrittene Anwendungen (“VerUNDung” von Signalen an Ausgängen)
sonstige 2,6mm Anschlüsse
1
Reseteingang. Nach Aktivierung durch Verbinden mit Masse befindet sich
das DLC im Eingangszustand, die eingestellten Parameter bleiben
erhalten.
1 gemeinsamer
Masseanschluss. Hier wird die Masse des DLC mit der Masse externer
Geräte verbunden. Ebenfalls wird ein Anschluss der Taster/Schalter mit
diesen Anschluss verbunden.
15V/500mA Ausgang des integrierten Netzteils
5V Ausgang für fortgeschrittene Anwendung
Abmessung:
|
